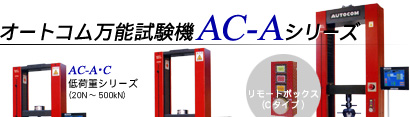

●万能材料試験機 ●段ボール圧縮試験機 ●データ処理システム ●伸び計 ●特殊材料試験機 ●古い試験機の改造 　▲BACK 　コンソールユニット [ 条件設定画面 ] ■ 変位表示/ （大型数値表示 000.00〜999.99） 移動量をリアルタイムに表示します。（単位mm） ■ 荷重表示/ （大型数値表示 000.00〜999.99） 試験荷重をリアルタイムに表示し、ビックホールドに設定することができます。（gr、kg、mN、N、kN） ■ 試験速度/ 0.05〜1000mm/minの間で任意キー入力ができます。（但しAC-50以下は最大500mm/min） ■ マニュアル速度用機能/ ■ S-Sカーブの表示/ 設定画面には、試験荷重のS-Sカーブをリアルタイムに表示します。（オートレンジ機能付） [ データ出力機能 ] ■ データ出力機能（簡易型）/ 専用アダプターにプリンタを接続することにより、S-Sカーブと解析データをプリント出力することができます。 解析項目：最大点荷重・最大点伸度・最大点伸び・破断点荷重・破断点伸度・破断点伸び・統計平均値 ■ＡＣ-Aシリーズの仕様 形式 AC-20A AC-50A AC-100A AC-200A AC-500A AC-100A 　最大荷重容量 200N(20kgf) 500kN(50kgf) 1kN(100kgf) 2kN(200kgf) 5kN(500kgf) 10kN(1tf) 　負荷方式 コンピュータ制御による閉ループデジタルサーボコントロール機構 （引張・圧縮・両振り負荷フレーム） 　有効幅 200mm 450mm 　クロスヘッドストローク 580mm 1100mm 　有効ストローク※1 250mm 600mm 　クロスヘッド速度※2 0.1mm/min(※6) 〜 500mm/min 0.1mm/min (※6) 〜 1000mm/min ※3 　クロスヘッド速度精度 ±0.1％（全速度範囲内） 　クロスヘッドリターン速度 500mm/min 1段 1000mm/min 　マニュアル速度※4 ▲UP▼DOWN方式に設定速度にて移動　UPDOWN方式にリターン速度にて移動 　クロスヘッド位置表示 デジタル 5桁表示 最大999.99mm （分解能：0.01mm）　液晶タッチパネル上に表示 　荷重値表示 デジタル 5桁表示 （浮動小数点・ピークホールド機能付） 単位：mN・N・kN・gf・kgf 　荷重測定精度※5 指定値 +-1％、又はフルスケールの0.2％の内いずれか大きい方 　荷重測定レンジ 1・2・5・10・20・50・100％　７段オートレンジ切替え機能付 　荷重校正方法 オートゼロ機能・オートスパン機能標準装備 　アナログ出力 DC 1V/フルスケール 　外部出力信号 伸びパルス：φA φB (0.0.1mm/p)　スタート・ストップ信号（TTL負理論） 　破断検出機能 標準装備 　オーバーロード機能 標準装備 　ストローク安全装置 メカニカルマイクロスイッチ方式（上下限の2点設定） 　ロードセル TC-200N TC-500N TC-1kN TC-2kN TC-5kN TC-10kN 　ジョウ J200N-1F J500N-1F J1kN-1D J2kN-1D J5kN-1D J10kN-1D 　寸法 　本体部 450(W)×720(H)×410(D)mm 650(W)×1600(H)×450(D)mm 　計測表示部 300(W)×230(H)×65(D)mm取付金具含まず 　重量 　本体部 45kg 100kg 110kg 　計測表示部 4kg 　使用電源 AC100V　1φ　50/60Hz 3Pコンセント 　消費電力 100VA 200VA 400VA 　使用条件 温度：5〜40℃　湿度：20〜80％RH ■ＡＣ-Ｃシリーズの仕様 形式 AC-20kNC AC-50kNC AC-100kNC AC-200kNC AC-300kNC 　最大荷重容量 20kN 50kN 100kN 200kN 300kN 　負荷方式 コンピュータ制御による閉ループデジタルサーボコントロール機構 （引張・圧縮・両振り負荷フレーム） 　有効幅 500mm 550mm 　クロスヘッドストローク 1000mm 1100mm 1200mm 　有効ストローク※1 550mm 600mm 650mm 　クロスヘッド速度※2 0.1mm/min(※6) 〜 1000mm/min 　クロスヘッド速度精度 ±0.1％（全速度範囲内） 　クロスヘッドリターン速度※3 1000mm/min 　マニュアル速度※4 ▲UP▼DOWN方式に設定速度にて移動　UPDOWN方式にリターン速度にて移動 リモートボックスのマニュアルツマミにて UP or DOWN 方向に移動 　クロスヘッド位置表示 デジタル 5桁表示 最大999.99mm （分解能：0.01mm） 　荷重値表示 デジタル 5桁表示 （浮動小数点・ピークホールド機能付） 単位：mN・N・kN・gf・kgf 　荷重測定精度※5 指定値± 0.2％、又はフルスケールの0.2％の内いずれか大きい方 　荷重測定レンジ 1・2・5・10・20・50・100％　７段オートレンジ切替え機能付 　荷重校正方法 オートゼロ機能・オートスパン機能標準装備 　アナログ出力 DC 1V/フルスケール　と　DC 5V/フルスケール 　外部デジタル出力信号 伸びパルス：φA φB (0.01mm/p)　スタート・ストップ信号（TTL負理論） 　破断検出機能 標準装備 　オーバーロード機能 標準装備 　安全装置 本体部メカニカルマイクロスイッチ方式（上下限の2点設定） 　本体部寸法 ( W×H×D ) 900×1950×600mm 900×2150×700mm 1100×2400×700mm 　本体部重量 570kg 600kg 710kg 1350kg 　使用電源 3φ AC200V 50/60Hz 　消費電力 2.5kW 4kW 5.5kW 7.5kW 　使用条件 温度：5〜40℃　湿度：20〜80％RH ※1：標準付属ロードセル及びジョウを装備したときのストローク ※2：速度範囲内0.01mmピッチにて任意設定 ※3：最大容量まで全速度使用可能 ※4：マーカーを押下している間に動作 ※5：荷重レンジ1％から100％内の測定値に対しての精度（5点を基準とする） ※6：ご要望により0.05mm/minまで対応いたします ■AC用ロードセル 引張・圧縮両用型 型式 定格（SI） 　TC-1N　※ 1N 　TC-2N　※ 2N 　TC-5N　※ 5N 　TC-50N 50N 　TC-100N 100N 　TC-200N 200N 　TC-500N 500N ※：（注意）標準外のロードセル 試験機本体及び 制御部寸法図 型式 AC-1000A /AC-500A AC-200A /AC-100A AC-50A /AC-20A A 450mm 450mm 220mm B 1600mm 1600mm 720mm C 650mm 650mm 450mm D 450mm 450mm 410mm
