万能試験用データ処理装置

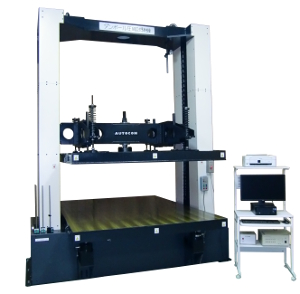

段ボール箱などの大型包装容器や、プラスチックパレットなどを対象とした圧縮試験機です。
JIS Z 0212 規格に準拠した包装容器圧縮強度測定に最適です。
圧縮盤の最大寸法は1800x2500mmです。

  • 圧縮盤 最大寸法:1800x2500mm
    標準寸法:1200mm角
    ご希望の寸法に変更可能です。
  • 最大荷重:100kN
  • 加圧速度:0.1 - 500mm/min
  • ストローク、幅 変更可能
  • データ処理ソフト付属


標準仕様

型式AC-50kN / 100kN-CM
最大荷重容量50kN / 100kN
負荷方式コンピュータ制御による閉ループデジタルサーボ方式 (引張・圧縮・両振り負荷フレーム)
有効幅1760mm
クロスヘッドストローク1500mm
有効ストローク  ※11200mm
クロスヘッド速度  ※20.1mm/min - 500mm/min (一部 Max 300mm/min)
クロスヘッド速度精度± 0.2% (全速度内)
クロスヘッドリターン速度  ※3500mm/min (一部 Max 300mm/min)
マニュアル速度  ※4▲UP▼DOWN方向に設定速度にて移動▲▲UP▼▼DOWN方向にリターン速度にて移動
又リモートボックスのマニュアルつまみにてUP or DOWN方向に移動
クロスヘッド位置表示デジタル 5桁表示 最大999.99mm (分解能:0.01mm)
荷重値表示デジタル 5桁表示 (浮動小数点・ピークホールド機能付)  単位:mN ・ N ・ kN ・ gf ・ kgf
荷重測定精度  ※5指示値 ±1%
荷重測定レンジ1・2・5・10・20・50・100%  7段オートレンジ切替え機能付
荷重校正方法オートゼロ機能・オートスパン機能標準装備
外部アナログ出力DC 1V/フルスケール または DC5V/フルスケール
外部信号出力伸びパルス: φ A φ B (0.01mm/p)  スタート・ストップ信号 (TTL負論理)
オーバーロード機能標準装備 (フルスケールの102%で動作)
破断検出機能標準装備
安全装置本体メカニカルマイクロスイッチ方式 (上下限の2点任意設定)
リモートボックススタート・ストップ・リターン 動作を外部より操作する
非常停止用リモートEMERGENCY用スイッチ・動作ランプ・リセットスイッチ

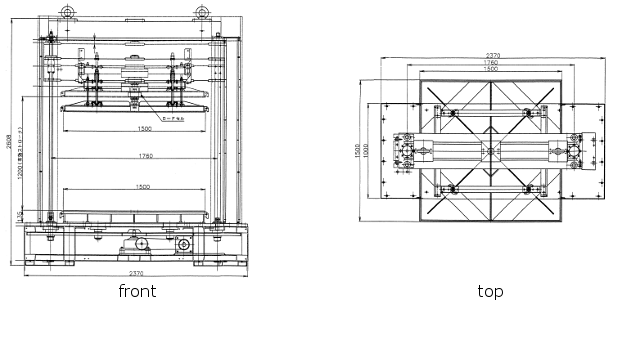

本体部寸法 (W × H × D mm)2370 × 2600 × 1000
本体重量約3000kg
使用電源3 Φ 200V 50/60Hz
消費電力3.5kVA
使用条件万温度:5 - 40℃   湿度:20 - 80%RH
※1 標準ロードセル及び圧縮版を装着した時のストローク
※2 速度範囲内0.1mmピッチにて任意設定
※3 最大容量まで全速度使用可能
※4 マーカーを押下している間に動作
※5 荷重レンジ1%から100%の測定値に対しての精度
   (5点を基準とする)
本体の色は、コーポレートカラーなどに変更することも可能です。
