オートコムシリーズ

万能材料試験機


AC-C

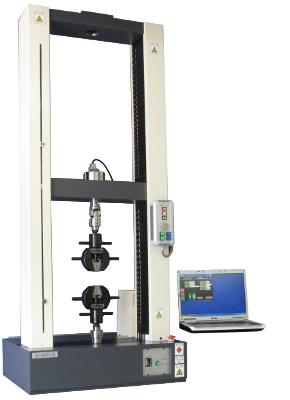

オートコム万能試験機AC-Cシリーズ
≪ノート型コンピュータにて本体制御及びデータ処理≫
材料試験用データ処理装置
パソコン(USBは別途アダプタにて接続可)
データ処理システムの各試験モード。
通常試験 剥離試験 サイクル試験 時間特性試験

■ACシリーズの仕様
形式 AC-200N
AC-500N
AC-1KN
AC-2KN
AC-5KN AC-10KN AC-25KN AC-50KN AC-100KN AC-200KN
AC-300KN
最大荷重容量 200N
500N
1kN
2kN
5kN 10kN 25kN 50kN 100kN 200kN
300kN
負荷方式 コンピュータ制御によるデジタルサーボコントロール方式  (引張・圧縮・両振り負荷フレーム)
有効幅 200mm 450mm 600mm 550mm
クロスヘッドストローク 490mm 1100mm 1200mm 1200mm
有効ストローク ※1 250mm 600mm 700mm 650mm
クロスヘッド速度 ※2 0.05(※4)
500mm/min
0.05(※4) 〜 1000mm/min
クロスヘッド速度精度  ±0.2% (全速度範囲内)
クロスヘッドリターン速度 Max 500mm/min Max 1000mm/min
クロスヘッド位置表示 デジタル 5桁表示 最大999.99mm(分解能:0.01mm)
荷重値表示 デジタル 5桁表示 (浮動小数点・ピークホールド機能付) 単位:mN・N・kN・gf・kgf
荷重測定精度  ※3 指示値  ±1%
荷重測定レンジ 1・2・5・10・20・50・100% 7段オートレンジ切替え機能付
荷重校正方法 オートゼロ機能・オートスパン機能
外部アナログ出力 DC 1V/フルスケール または DC 5V/フルスケール
外部出力信号 伸びパルス: ΦA ΦB (0.01mm/p) スタート・ストップ信号(TTL負論理)
オーバーロード機能 標準装備(フルスケールの102%で動作)
破断検出機能 標準装備
安全装置 本体メカニカルマイクロスイッチ方式(上下限の2点任意設定)
リモートボックス スタート・ストップ・リターン 動作を外部より操作する
本体部寸法 (mm) 480 × 720 × 440 700 × 1640 × 530 1100 × 2240 × 600 1100× 2400
× 700
本体部重量(aprx.) 45kg 100kg 120kg 350kg 370kg 390kg 1350kg
使用電源 100V 1Φ 50/60Hz 3Pコンセント 3Φ AC200V 50/60Hz
消費電力 100VA 200VA 400VA 1kVA 2kVA 3kVA 7.5kW
使用条件 温度:5 〜 40℃ (校正時温度:10 〜 35℃) 湿度:20 〜 80%RH
※1:標準付属ロードセル及びジョウを装備したときのストローク
※2:速度範囲内0.1mmピッチにて任意設定
※3:荷重レンジ1%から100%内の測定値に対しての精度(5点を基準とする)
※4:超低速などクロスヘッドの速度変更対応致します

上記仕様値は予告なく変更となる場合がございますのでご了承下さい。



本体の色は、コーポレートカラーなどに変更することも可能です。

■パソコンの仕様
コンピュータの機種選定に付いては、自由に選定する事が出来ます。
但し、古い機種で対応できない場合もありますので、該当される方は当社までお問い合せください。

■オートコム オプション
オートコムには、恒温槽など様々なオプションがございます。 コチラを御覧ください。
